Grundmodule
Die Grundmodule sind die Basisschienen für jedes HOFER-Spannsystem

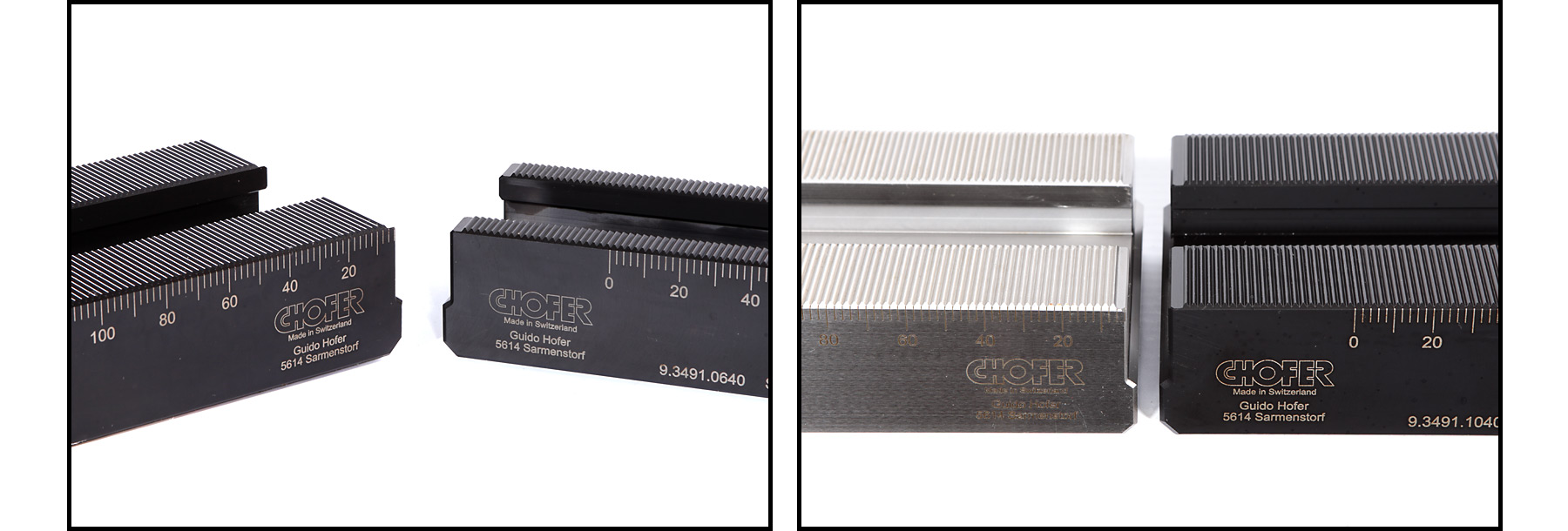

Die Grundmodule sind erhältlich in den Breiten 60 und 100mm, sowie in den Ausführungen PREMIUM (Stahl gehärtet und geschliffen, Tol. +/-0.01mm) und der Ausführung CLASSIC (Stahl feingefräst und oberflächengehärtet, Tol. +/-0.03mm). Beide Ausführungen sind absolut baugleich und können systemübergreifend kombiniert und eingesetzt werden!

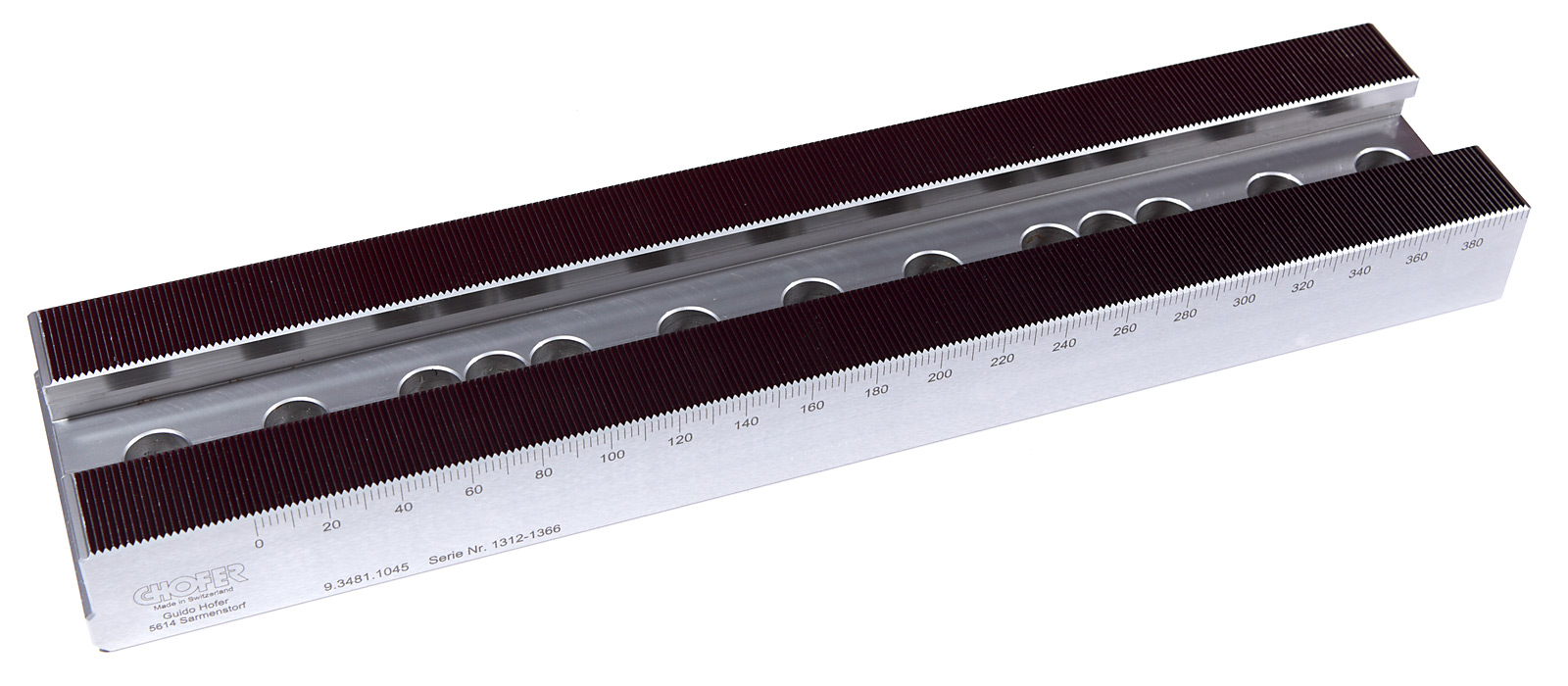

Alle Grundmodule haben standardmässig 2 Massstäbe, einseitig beginnend bei 0, auf der anderen Seite bei 50mm. So können Fix- und Spannmodule exakt voreingestellt und die Masse im Arbeitsplan hinterlegt werden. Nach Kundenwunsch können die Masstäbe auch an einem anderen Startmass beginnen.

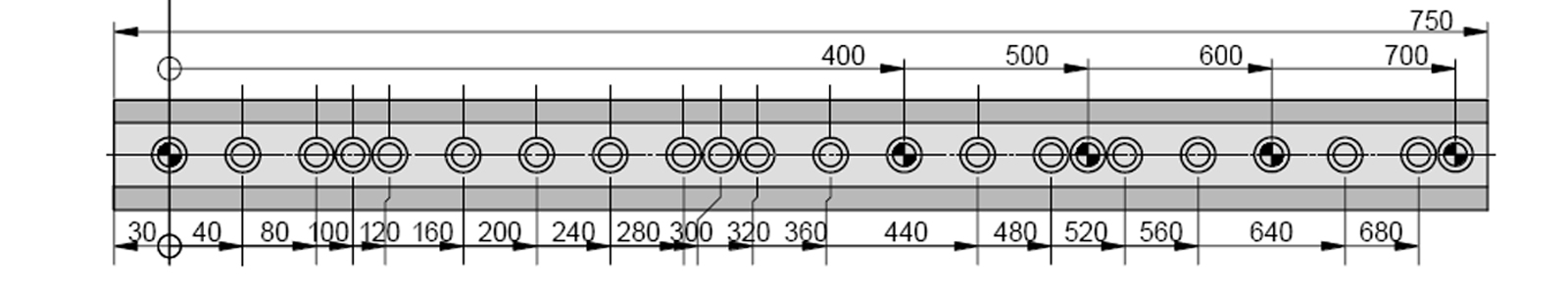

Die Positionierung und Fixierung der Grundmodule erfolgt über ein Lochraster M12 / D12, passend für beide Abstände 40 und 50mm. Das Lochbild ist bei allen Grundmodulen identisch. Die 2mm-Verzahnung wird nach dem Lochbild geschliffen.
| Bezeichnung | Breite | Länge | Ausführung | Artikelnummer |
|---|---|---|---|---|
| Grundmodul 60x250 | 60 | 250 | PREMIUM | 9.3481.0625 |
| Grundmodul 60x300 | 60 | 300 | PREMIUM | 9.3481.0630 |
| Grundmodul 60x350 | 60 | 350 | PREMIUM | 9.3481.0635 |
| Grundmodul 60x400 | 60 | 400 | PREMIUM | 9.3481.0640 |
| Grundmodul 60x450 | 60 | 450 | PREMIUM | 9.3481.0645 |
| Grundmodul 60x500 | 60 | 500 | PREMIUM | 9.3481.0650 |
| Grundmodul 60x550 | 60 | 550 | PREMIUM | 9.3481.0655 |
| Grundmodul 60x600 | 60 | 600 | PREMIUM | 9.3481.0660 |
| Grundmodul 60x650 | 60 | 650 | PREMIUM | 9.3481.0665 |
| Grundmodul 60x700 | 60 | 700 | PREMIUM | 9.3481.0670 |
| Grundmodul 60x750 | 60 | 750 | PREMIUM | 9.3481.0675 |
| Grundmodul 60x800 | 60 | 800 | PREMIUM | 9.3481.0680 |
| Grundmodul 60x850 | 60 | 850 | PREMIUM | 9.3481.0685 |
| Grundmodul 60x900 | 60 | 900 | PREMIUM | 9.3481.0690 |
| Grundmodul 60x950 | 60 | 950 | PREMIUM | 9.3481.0695 |
| Grundmodul 60x1000 | 60 | 1000 | PREMIUM | 9.3481.0600 |
| Grundmodul 100x250 | 100 | 250 | PREMIUM | 9.3481.1025 |
| Grundmodul 100x300 | 100 | 300 | PREMIUM | 9.3481.1030 |
| Grundmodul 100x350 | 100 | 350 | PREMIUM | 9.3481.1035 |
| Grundmodul 100x400 | 100 | 400 | PREMIUM | 9.3481.1040 |
| Grundmodul 100x450 | 100 | 450 | PREMIUM | 9.3481.1045 |
| Grundmodul 100x500 | 100 | 500 | PREMIUM | 9.3481.1050 |
| Grundmodul 100x550 | 100 | 550 | PREMIUM | 9.3481.1055 |
| Grundmodul 100x600 | 100 | 600 | PREMIUM | 9.3481.1060 |
| Grundmodul 100x650 | 100 | 650 | PREMIUM | 9.3481.1065 |
| Grundmodul 100x700 | 100 | 700 | PREMIUM | 9.3481.1070 |
| Grundmodul 100x750 | 100 | 750 | PREMIUM | 9.3481.1075 |
| Grundmodul 100x800 | 100 | 800 | PREMIUM | 9.3481.1080 |
| Grundmodul 100x850 | 100 | 850 | PREMIUM | 9.3481.1085 |
| Grundmodul 100x900 | 100 | 900 | PREMIUM | 9.3481.1090 |
| Grundmodul 100x950 | 100 | 950 | PREMIUM | 9.3481.1095 |
| Grundmodul 100x1000 | 100 | 1000 | PREMIUM | 9.3481.1100 |
| Grundmodul 100x1070 | 100 | 1070 | PREMIUM | 9.3481.1107 |
| Grundmodul 60x250 | 60 | 250 | CLASSIC | 9.3491.0625 |
| Grundmodul 60x300 | 60 | 300 | CLASSIC | 9.3491.0630 |
| Grundmodul 60x350 | 60 | 350 | CLASSIC | 9.3491.0635 |
| Grundmodul 60x400 | 60 | 400 | CLASSIC | 9.3491.0640 |
| Grundmodul 60x450 | 60 | 450 | CLASSIC | 9.3491.0645 |
| Grundmodul 60x500 | 60 | 500 | CLASSIC | 9.3491.0650 |
| Grundmodul 60x550 | 60 | 550 | CLASSIC | 9.3491.0655 |
| Grundmodul 60x600 | 60 | 600 | CLASSIC | 9.3491.0660 |
| Grundmodul 60x650 | 60 | 650 | CLASSIC | 9.3491.0665 |
| Grundmodul 60x700 | 60 | 700 | CLASSIC | 9.3491.0670 |
| Grundmodul 60x750 | 60 | 750 | CLASSIC | 9.3491.0675 |
| Grundmodul 60x800 | 60 | 800 | CLASSIC | 9.3491.0680 |
| Grundmodul 100x250 | 100 | 250 | CLASSIC | 9.3491.1025 |
| Grundmodul 100x300 | 100 | 300 | CLASSIC | 9.3491.1030 |
| Grundmodul 100x350 | 100 | 350 | CLASSIC | 9.3491.1035 |
| Grundmodul 100x400 | 100 | 400 | CLASSIC | 9.3491.1040 |
| Grundmodul 100x450 | 100 | 450 | CLASSIC | 9.3491.1045 |
| Grundmodul 100x500 | 100 | 500 | CLASSIC | 9.3491.1050 |
| Grundmodul 100x550 | 100 | 550 | CLASSIC | 9.3491.1055 |
| Grundmodul 100x600 | 100 | 600 | CLASSIC | 9.3491.1060 |
| Grundmodul 100x650 | 100 | 650 | CLASSIC | 9.3491.1065 |
| Grundmodul 100x700 | 100 | 700 | CLASSIC | 9.3491.1070 |
| Grundmodul 100x750 | 100 | 750 | CLASSIC | 9.3491.1075 |
| Grundmodul 100x800 | 100 | 800 | CLASSIC | 9.3491.1080 |
